直線振動篩

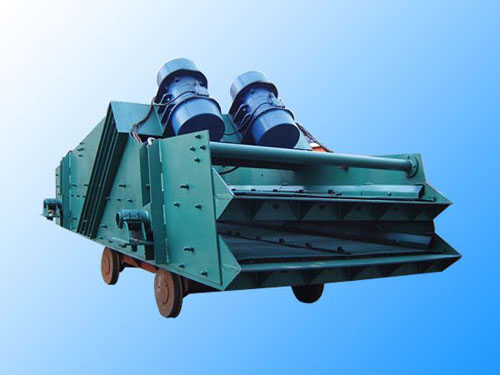

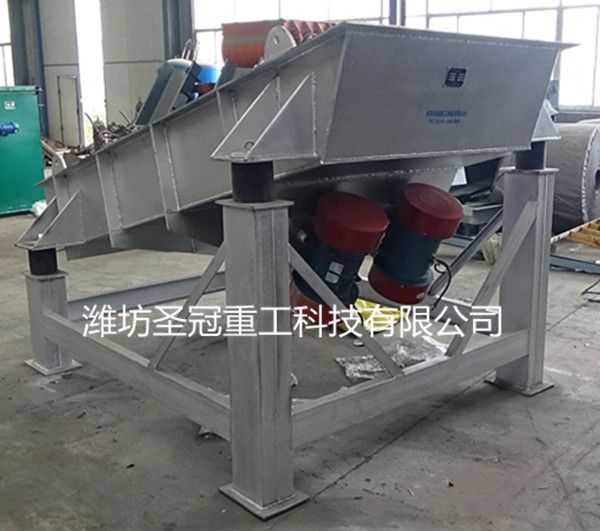

直線振動篩介紹
直線振動篩采用雙振動電機驅動,當兩臺振動電機做同步、反復旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。其兩電機軸相對篩面有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍式向前作直線運動，從而達到對物料進行篩選和分級的目的。可用于流水線中實現自動化作業。具有能耗低、效率高、結構簡單、易維修、全封閉結構無粉塵溢散的特點。最高篩分目數400目，可篩分出7種不同粒度的物料。
工作原理及特點
ZSG系列振動篩工作時，兩電機同步反向放置使激振器產生反向激振力，迫使篩體帶動篩網做縱向運動，使振動篩上的物料受激振力而周期性向前拋出一個射程，從而完成物料篩分作業。
振動篩具有穩定可靠、消耗少、噪音低、壽命長、振型穩、篩分效率高等優點。
應用范圍
直線振動篩系高效新型的篩分設備，廣泛用于礦山、煤炭、冶煉、建材、耐火材料、輕工、化工等行業。直線篩具有穩定可靠、消耗少、噪音低、壽命長、振型穩、篩分效率高等優點。
直線振動篩亦可對粉狀、顆粒狀物料的篩選和分級，廣泛應用于塑料、磨料、化工、醫藥、建材、糧食、炭素、化肥等行業。

型號	篩面規格（長×寬）	篩面層數	篩孔尺寸	進料粒度	處理量	電機功率	總重量	振動頻率	雙振幅	篩面傾角	外形尺寸(長×寬×高)
型號	（mm）	篩面層數	（mm）	（mm）	(t/h)	（kw）	（kg）	(Hz)	(mm)	（℃）	(mm)
ZSG1237	3700×1200	1	4-50	≤200	10-100	5.5×2	2250	16	6-8	15	3800×2050×1920
2ZSG1237	3700×1200	2	4-50	≤200	10-100	5.5×2	3345	16	6-8	15	3800×2050×2200
ZSG1443	4300×1400	1	4-50	≤200	10-150	5.5×2	4100	16	6-8	15	4500×3040×2500
2ZSG1443	4300×1400	2	4-50	≤200	10-150	5.5×2	4900	16	6-8	15	4500×3040×2700
3ZSG1443	4300×1400	3	4-50	≤200	10-150	5.5×2	5870	16	6-8	15	4500×3040×2820
2ZSG1548	4800×1500	2	5-50	≤200	15-200	7.5×2	5836	16	8-10	15	4800×3140×2814
3ZSG1548	4800×1500	3	5-50	≤200	15-200	7.5×2	6900	16	8-10	15	4799×3140×3014
2ZSG1848	4800×1800	2	5-50	≤300	50-500	7.5×2	6489	16	8-10	15	4799×3440×2814
3ZSG1848	4800×1800	3	5-50	≤300	50-500	7.5×2	7750	16	8-10	15	4799×3440×3014
4ZSG1848	4800×1800	4	5-50	≤200	50-500	11×2	8300	16	8-10	15	4799×3440×3503
2ZSG1860	6000×1800	2	5-150	≤300	80-600	11×2	9950	16	8-10	15	6000×3440×3326
